康健 Xu¹² 、英 Xu² 、鄭兵 Zhu¹ °、卓興 Hu¹4 、帥 Hu¹ °、紫齋 Li³

永康質量與技術監測研究所（國家五金及門類產品質量檢驗中心）

（浙江省）永康市，郵編：321300，中國

輕工業委員會認證中心有限公司，北京，100028，中國

深圳市德邁盛測量與控制設備有限公司，深圳市，518108，中國

710052091@qq.com,huyunan123@126.com,524852813@qq.com,452308770@qq.com,huyunan123@qq.com, 1075639641@qq.com

摘要——我國電動工具的目視檢測存在檢測設備落后、可靠性較低的特點。本文介紹了一種基于圖像識別技術的電動工具目視檢測系統。該系統利用機器視覺傳感器采集被測物體的圖像，原始數據被傳輸至由機器視覺圖像算法和深度學習相關圖像技術構成的圖像識別與檢測模塊；同時，通過圖像采集技術對視覺檢測流程進行建模分析，并重點闡述了電動工具檢測控制系統的硬件與軟件架構，包括電機驅動、圖像采集及相關應用方案均得到深入研究與分析。

關鍵詞——圖像識別、視覺檢測、電動工具

一. 引言

隨著生活水平的不斷提高，人們對電動工具的質量與安全性提出了更高要求。國家也制定了嚴格的安全檢測標準，例如GB 3883.1系列標準。傳統的電動工具檢測主要依賴人工判別或借用簡易設備進行抽樣檢測，存在檢測勞動強度大、速度慢以及存在人為檢測誤差等問題，尤其在規格標識和球痕檢測方面更為明顯。為解決上述問題，本文采用基于深度學習的圖像識別技術。

采用學習算法替代傳統的手動測量方法²¹。基于圖像識別技術的電動工具視覺檢測系統需實現自動圖像采集、數據分析與比對功能。在電動工具及其他工業產品的檢測過程中，該檢測系統能夠彌補傳統人工檢測存在的缺陷，顯著提升檢測速度與精度。

二. 測試系統架構設計

基于圖像識別技術的電動工具視覺檢測系統由四個模塊組成：識別模塊、分析模塊、比對模塊和提示模塊。識別模塊用于拍攝PowerToo產品說明書及標識等視覺圖像，并獲取可分析的圖像數據；分析模塊負責對識別后的圖像進行分析提取，獲取銘牌信息、說明書文本等內容；比對模塊則從數據庫（主要為標準術語）以及數據比對結果中的銘牌、手冊等文本資料中提取對應信息；提示模塊用于向相關方發送提醒信號、生成質量分析曲線，并通知需求方（制造商、檢測機構、監管部門等）。該電動工具視覺檢測系統的圖像識別技術整體架構如圖1所示。

三、各模塊 INTHE 檢測系統功能分析

A. 硬件

該檢測系統由環形光源、500萬像素網格平面陣列相機、遠心透鏡與FA透鏡、圖像采集卡、測試臺平臺等部件組成。

B. 軟件

為提升電動工具的檢測速度與精度，并使檢測系統的應用更具靈活性，包含數據分析功能的機器視覺檢測系統需實現以下功能：物體外觀識別——視覺傳感器將光信號轉換為電信號，并通過增強處理實現對物體形狀特征的識別。具體而言：

1）工業相機中的CMOS傳感器對被測物體進行拍攝，將光學信號轉換為電信號并傳輸至計算機；

2）在計算機與圖像信息連接后，原始圖像信息被傳輸至圖像識別系統；

3）采用先進的圖像增強、圖像濾波、形態學處理、圖像二值化等機器視覺算法對圖像進行預處理；

4)在獲取增強后的圖像信息后，采用圖像輪廓提取算法收集邊緣信息，并建立幾何數學模型；

5)將相應的字符相關標簽圖像傳輸至深度學習字符分割模塊及OCR識別技術，實現中文和英文字符的實時提取；

6)之后可獲取字符識別信息，并與標準字符數據庫信息進行比對，從而完成整個系統的檢測任務。

四、檢測系統中 EACHMODULE 的功能分析

球壓測試是GB/T 3883.1-2014[6]標準中規定的耐熱性能檢測項目之一。試樣需在特定溫度下壓制2小時，隨后測量圓形壓痕的直徑。通用測量設備應為光學放大倍數不低于10倍的光學測量裝置，并配合分辨率不超過0.1 mm? 的校準刻度尺或十字線測量臺使用。此過程要求檢驗人員判斷壓痕邊緣位置，難免存在人為因素對壓痕直徑造成影響。采用圖像識別技術可最大限度降低人為干擾，并實現快速檢測。

I）精度對比測試

分別使用同一材料制備了三個樣品，并在75℃、80℃和85℃條件下進行測試。測試完成后，采用圖像測量?jī)x VMS -1510G及目視檢測系統測定壓痕深度。由三位檢驗人員使用該儀器各測量五次，得出三個壓痕直徑的平均值，結果見表I。工業相機拍攝的照片如圖2所示。

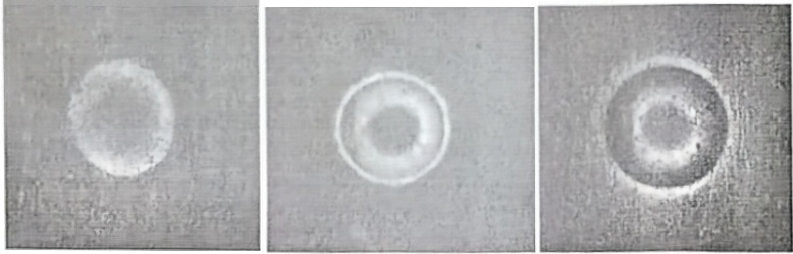

圖 2：2.75℃、80℃、85℃ 下的壓痕圖像

TABLEIBALLPRESSURE 測試結果

根據表I中的數據，在75°C、80°C和85°C條件下，目視檢查與傳統光學儀器檢測之間的誤差率均低于1%。從工作效率和準確性而言，目視檢查方法可替代傳統光學儀器檢測。

2)標準樣品測試

對比試驗采用2個標準樣本進行。

標準值為1.09毫米。標準樣品2號在85°C條件下測試，其標準值為1.50毫米。

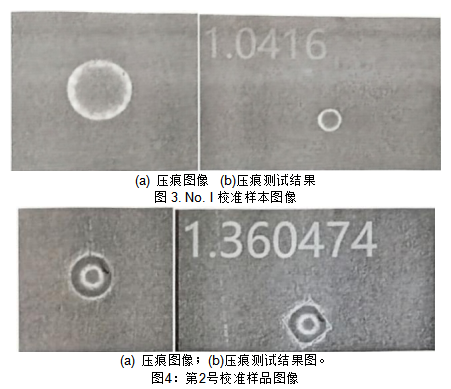

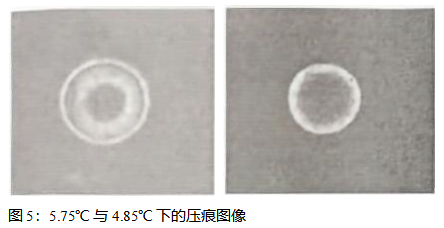

根據公式Z=(x-X)/ σ 計算得出：其中x為測試值，x?為標準值，σ為能力評估的標準差；當|z|≤2時即滿足判定條件。測試結果見表II。圖3為編號1校準樣本的圖像，圖4為編號2校準樣本的圖像。

通過上述兩種測試方法可以看出，視覺檢測系統優于人工光學測量。

表 II 校準樣品的結果

3) 分析

球壓測試是實驗室能力驗證中的一項常規檢測項目，對設備配置、操作人員經驗及測量方法均提出較高要求。通過上述兩項測試可以得出結論：采用目視檢測系統測量球壓痕直徑比傳統光學測量設備更為便捷快速，但其測量精度仍有待提升，主要體現在圖像對比度不足、過渡區域過多以及工業相機像素分辨率不夠等問題，后續優化工作仍需進一步加強。

根據GB/T 3883.1-2014標準，電動工具產品的標志與說明應包含產品參數、警示語、制造商信息及其他相關信息。其中僅警示語一項就超過20種。目前此類檢測主要依賴人工目視檢查，效率低下且易出錯。以電錘為例，共發現產品標識存在13種不同類型的錯誤。

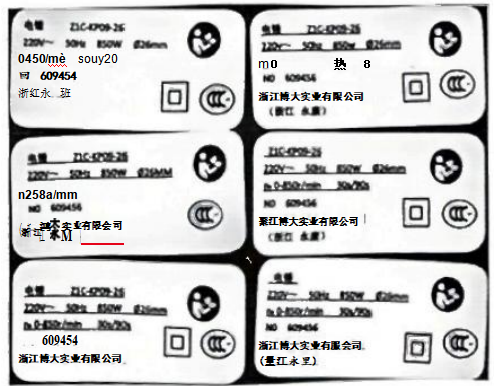

圖6展示了相關標識的實際照片，圖7則呈現了檢測結果。通過視覺檢測系統，所有錯誤均被準確識別：識別準確率達到100%，缺陷檢測準確率同樣達到100%，檢測耗時不足1秒。以電動工具質量監督的抽查為例，完成40批次標識與說明書檢測項目?jī)H需1分鐘，并實現了雙盲測試。鑒于電動工具種類繁多且同類產品的參數存在差異，后續工作中需增加檢測樣本數量以進一步優化測試樣本類型。

圖 6 標志部分示意圖

圖7 標志部分的測試示意圖

五、結論

本文設計了一種快速、精確的電動工具視覺檢測系統，并將其應用于球壓測試。該系統的精度已通過實驗驗證。基于電動工具產品質量監督與抽樣檢驗的實際需求，我們開發了基于圖像識別技術的視覺檢測系統。測得球壓痕直徑的平均偏差為0.43%，與校準值相比Z值小于1，檢測準確率達到100%。后續工作將進一步擴展檢測類別并豐富相關檢測項目，以滿足電動工具行業的需求。

ACKNOWLEDGMENT

本文由財務助理撰寫，題為《基于圖像識別技術的電動工具視覺檢測與大數據分析研究（QN2023448）》。
